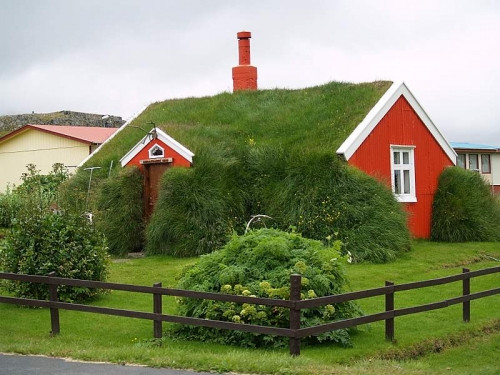

Зеленые кровли в Республике Беларусь

Особенности проектирования и устройства эксплуатируемых и «зеленых» кровель в Республике Беларусь

Тенденция уплотнения застройки в пределах городской черты при одновременном увеличении количества автотранспорта является причиной нехватки мест для парковки автомобилей и увеличению нагрузки на окружающую среду. Как в этих условиях жителям городов Беларуси спрятаться от шума, уберечь свое здоровье от загрязняющих выбросов автомобилей и промышленности?  Как уберечь свое жилище от аномальных перепадов температур, не прибегая к чрезмерным затратам на электроэнергию и отопление? Возможно ли решить данные проблемы при проектировании кровель?

Одним из решений данных проблем является проектирование и строительство эксплуатируемых и «зеленых» кровель. Применительно к тематике настоящего практического семинара, гидроизоляция эксплуатируемых и «зеленых» кровель является ключевым фактором надежности и долговечности конструкции. Эксплуатируемые и «зеленые» кровли ― это именно те типы конструкций, где гидроизоляционные материалы подвергаются испытанию на прочность во всех отношениях.

Является ли зеленая кровля разновидностью эксплуатируемой кровли? Может ли быть «зеленая» кровля только разновидностью плоской кровли либо может быть выполнена в кровле скатной?

ТКП 45-5.08-277-2013 (02250) «Кровли. Строительные нормы проектирования и правила устройства» подразделяют кровли на неэксплуатируемые и эксплуатируемые в зависимости от материала водоизоляционного слоя (п. 4.6).

В зависимости от условий эксплуатации кровли, вида несущих конструкций, состава и расположения слоев кровли (включая теплоизоляционный слой, стяжки, разделительный слой, дренажный слой, защитный слой или защитное покрытие), действующих нагрузок на кровлю, требований противопожарной защиты, степени агрессивности окружающей среды, атмосферных осадков и технологических выбросов кровли из рулонных и мастичных материалов подразделяют на следующие типы:

— кровля с ограниченным хождением (неэксплуатируемая кровля).

— эксплуатируемая кровля под пешеходные нагрузки — террасы, смотровые площадки, открытые площадки различного назначения.

— эксплуатируемая кровля под автомобильные нагрузки — зоны проезда автомобильного транспорта, открытые автостоянки.

— эксплуатируемая кровля под травяные газоны и цветники (п. 4.7).

Таким образом ТНПА Республики Беларусь определяют «зеленую» кровлю как разновидность эксплуатируемой.

Однако, зарубежный опыт проектирования зеленых кровель и в частности опыт Итальянской Республики позволяет говорить о возможности устройства кровель с большим уклоном. Компания ТЕМА (Италия) предлагает систему чрезвычайно гибкого зеленого покрытия с проработкой мельчайших деталей для любых сложных структур, состава и уклонов участков озеленения. Примером этого могут служить сады на крутых склонах, при насаждении которых технологии и материалы фирмы ТЕМА гарантируют качественное, долговременное и равномерное озеленение.

Зеленые кровли: зачем они?

Довольно часто возможность обустройства сада на крыше не рассматривается заказчиком и проектировщиком только потому, что соответствующие технологии и специально для этого разработанные системы не имеют широкой известности.

Востребованность «зеленых» кровель вытекает из ее основных преимуществ, а именно:

1. Снижение воздействия шума
2. Теплоизоляция
3. Снижение воздействия смога и пыли
4. Эффективное удерживание влаги.
5. Защита материалов от воздействия ультрофиолетовых лучей
6. Защита гидроизоляции от перепадов температур: день-ночь и зима-лето
7. Защита гидроизоляции от механических повреждений.
8. Эстетическая красота жилища.
9. Улучшение комфорта повседневной жизни.
10. Благоприятное воздействие на экологию города.
11. Пожаробезопасность.
12. Повышение статуса и стоимости недвижимости.

Следует отметить, что проектирование и устройство «зеленой» кровли способно обеспечить 5 из 6 существенных требований безопасности сооружений, которые определены Техническим регламентом Республики Беларусь «ТР 2009/013 BY. Здания и сооружения. Строительные материалы и изделия. Безопасность». Так, статья 5 ТР гласит: «1. Сооружение (или его часть) должно быть запроектировано таким образом и построено из таких строительных материалов, изделий и конструкций, а также с соблюдением установленных требований к выполнению работ в строительстве, чтобы в течение расчетного периода эксплуатации обеспечивалось соблюдение существенных требований безопасности:

механической прочности и устойчивости;

пожарной безопасности;

гигиены, защиты здоровья и наследственности человека, охраны окружающей среды;

защиты от шума и вибрации;

безопасности при эксплуатации;

экономии энергии и тепловой защиты».

В соответствии с ТКП 45-3.01-116-2008 «Градостроительство. Населенные пункты. Нормы планировки и застройки» (п. 9.2.1) удельный вес озелененных территорий различного назначения (уровень озелененности) в пределах застроенных территорий поселений должен быть не менее 40 %, а в границах территории жилой или смешанной застройки — не менее 25 % (включая суммарную площадь озелененных территорий микрорайонов, кварталов).

Таким, образом, с учетом данных требований ТНПА целесообразность выбора «зеленой» кровли в качестве конструктивного решения является неоспоримой.

Каковы основные особенности проектирования и строительства эксплуатируемых и зеленых кровель?

1.      Гидроизоляция

Требования к гидроизоляционным материалам для эксплуатируемых кровель и эксплуатируемых кровель с озеленением изложены в ТКП 45-5.08-277-2013 в таблице 3, выдержки из которых мы приводим ниже:

Таким образом, гидроизоляционное покрытие – битумно-полимерный материал на полиэфирной основе должен быть толщиной не менее 4 мм (один слой) с суммарным разрывным усилием 1500 Н для всех (двух либо трех) слоев. В классификации СТБ 1107-98 такое покрытие будет иметь наименование К(Г)-ПХ-БЭ(БП)-ПП/ПП-4,5. Пароизоляция выполняется, как правило, рулонным материалом на полиэфирной основе толщиной 3,5-4мм.

Какие материалы более пригодны для устройства гидроизоляции «зеленой» и эксплуатируемой кровли? Битумно-эластомерные (БЭ) либо битумно-пластомерные (БП)? По сравнению с материалами из битума, модифицированного полимером СБС, АПП модифицированный битум отличается такими достоинствами, как:

1. Стабильность при высоких температурах.
2. Хорошая адгезия гранул.
3. Высокая степень сопротивления старению.
4. Высокой стойкостью к ультрафиолетовому излучению.
5. Химическая стойкость к щелочам и кислотам.

С нашей точки зрения, именно последний пункт является наиболее важным. Иными словами, битумно-пластомерные рулонные гидроизоляционные материалы (БП – по классификации СТБ1107-98) являются более долговечными и надежными для устройства эксплуатируемых и зеленых кровель.

2.      Дренаж

Требования к дренажным материалам эксплуатируемых кровель (под пешеходные, автомобильные нагрузки и цветники) определены в ТКП 45-5.08-277-2013. Выбор дренажного материала осуществляется исходя из следующих показателей: пропускной способности термосклеенного геотекстиля, дренажной (пропускной) способности в горизонтальном направлении и предела прочности при сжатии. Предел прочности при сжатии должен быть не менее 300 кН/м2, дренажная способность материала в горизонтальном направлении — не менее 4,3 л/м/с, пропускная способность термосклеенного геотекстиля— не менее 80 л/м/с. Материал должен быть устойчив к грибку, бактериям, прорастанию корней, гниению и к щелочной среде. Эти нормативы продиктованы прежде всего нагрузкой пожарного автотранспорта и долговечностью дренажного материала. Данные функции выполняет профилированная мембрана из полиэтилена высокой плотности (HDPE) TMD 1011 производства компании TEMA.

При проектировании кровель с озеленением толщина растительного слоя грунта нормируется исходя из заданных видов зеленых насаждений и должна быть не менее:

180 мм или 220 кг растительного грунта на 1 м2 — для травяного газона;

240 мм или 320 кг то же — для цветников;

350 мм или 400 кг “ — для кустарников;

750 мм или 900 кг “ — для низкорослых деревьев.

Грунт укладывают по синтетическому ковровому дренирующему слою со специальной пропиткой против прорастания корней, а также аккумулирующей системой влаги, поддерживающей жизнедеятельность растений.

Аккумулирование влаги осуществляется посредством применения мембраны MAXISTUD F – перфорированная мембрана с высотой конических выступов 20 мм, изготовленная из полиэтилена высокой плотности. Благодаря перфорированным отверстиям материал обладает высокой дренажной способностью и существенным функциональным потенциалом.

Обращаем внимание на необходимость устройства разделительного слоя между дренажным и гидроизоляционным материалами посредством укладки геотекстиля типа TYPAR SF56. Для лучшего отвода воды, обеспечения растительного слоя кислородом и защиты гидроизоляции от прорастания корней устраивается материал Q-DRAIN TG производства компании TEMA.

Таким образом, с учетом всего вышеизложенного, для проектирования эксплуатируемых и зеленых кровель в Республике Беларусь есть все необходимые возможности и технические решения.

Более подробное описание материалов компании ТЕGOLA можно найти на сайтах www.tegola-shop.by, www.tefond.by, а также на русскоязычной версии сайта www.temacorporation.com.

В Республике Беларусь концерн TEGOLA CANADESE S.p.A. представляет компания ИООО «ТеголаТрейд», 220075, г. Минск, ул. Тростенецкая 3, офис 309. Тел./факс (017) 246 91 66, www.tegola-shop.by

Список использованных источников:

Технический регламент Республики Беларусь ТР 2009/013 BY. Здания и сооружения. Строительные материалы и изделия. Безопасность.

ТКП 45-5.08-277-2013 (02250) Кровли. Строительные нормы проектирования и правила устройства.

ТКП 45-3.01-116-2008 (02250) Градостроительство. Населенные пункты. Нормы планировки и застройки.

СТБ 1107-98 Изд. 2004 г. Материалы рулонные кровельные и гидроизоляционные на битумном и битумно-полимерном вяжущем. Технические условия

Verde Pensile: prestazioni di sistema e valore ecologico. Manuali e Linea Guida 78.3/2012. – Roma. – 2012. – 45 p.

Козел А.Е. Кровли, их особенности и пути совершенствования технологии устройства. Гидроизоляция зданий и сооружений. Материалы конференции. 24 сентября 2015 года.

Системы озеленения кровель. Зеленая кровля. ТЕМА – технологии и материалы.

Геосинтетические системы. Стабилизация, укрепление, дренаж, защита от эрозии. ТЕМА – технологии и материалы. 47 с.

Вода под замком. ТЕФОНД: многофункциональная система защиты и гидроизоляции. ТЕМА – технологии и материалы.

Гидроизоляционные материалы Safety. TEGOLA – innovation in building.
